十萬級SMT潔凈廠房設計裝修

發布時間:2023-02-28 10:07 人氣: 來源:未知

十萬級SMT潔凈廠房設計裝修.得創凈化工程專業從事SMT潔凈廠房工程規劃,設計,施工一條路凈化工程公司,歡迎來電咨詢:027-82289886
電子工程的建設就是為電子產品的生產提供可靠的環境條件。生產環境與電子產品的生產密切相關。合適的生產環境可以提高產品的性能、良率和可靠性,否則會對產品的生產產生很大的影響。

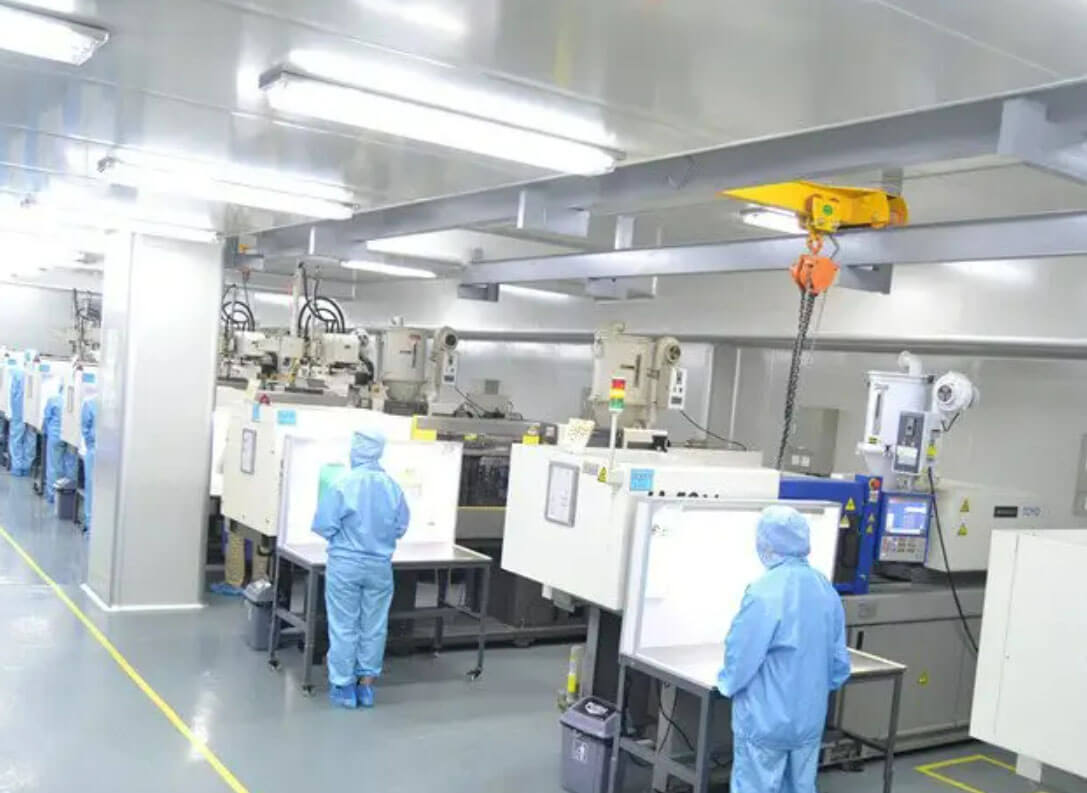

十萬級SMT潔凈廠房

凈化車間的是近年普通應有在單向流和混合流中的重要凈化設備。它是風機和過濾器的組合體做為潔凈室的終端設備,分散或集中地布置在潔凈廠房的吊頂上。為了保證潔凈廠房的室內參數,它經常與干冷盤管和新風機組配合使用。如今已經有越來越多的凈化設備企業開始生產此類的設備。凈化車間的發展至今,也已經積累了一定的經驗,而且它的功能正在向著智能化方向發展

SMT潔凈廠房標準 SMT潔凈廠房標準


十萬級SMT潔凈廠房建筑結構設計說明

1、隔間材質
采用機制巖棉板,彩涂板基板厚度為
2、吊頂材質
更衣室、參觀通道、潔凈室采用機制中空玻鎂板,彩涂板基板厚度為
3、門采用機制板門,窗采用單層玻璃窗
洗消間采用不銹鋼三人雙吹風淋室,二更采用不銹鋼單人雙吹風淋室凈化區域緩沖間門設置互鎖裝置及閉門器
本方案設計未含潔凈室不銹鋼阻隔式換鞋凳,未含其它任何輔助設備如更衣柜等
6、地面:1F、4F采用2mmt環氧自流坪(除4F洗衣房外

十萬級SMT潔凈廠房空氣凈化系統設計

潔凈廠房空氣凈化系統設計
1.初效.中效.高效空氣過濾器三級過濾應采用空氣凈化處理。
注1:100,000級空氣凈化處理,可采用亞高效空氣過濾器代替高效空氣過濾器。
2.在確定集中或分散的凈化空氣調節系統時,應綜合考慮生產過程的特點和潔凈室的空氣潔凈度水平.面積.位置等因素。對于生產過程連續.潔凈室面積大.位置集中.噪聲控制和振動控制要求嚴格的潔凈室,應采用集中凈化空氣調節系統。
3.凈化空氣調節系統的設計應合理利用回風。如果在工藝過程中產生大量有害物質,且局部處理不能滿足衛生要求,或對其他工有害,則不應使用回風。
4.除直流系統和值班風機系統外,凈化空氣調節系統還應采取防止室外空氣通過新鮮空氣出口進入潔凈室的措施。
5.空氣過濾器的選擇和安裝方法應滿足以下要求:
5.1.初效空氣過濾器不應選用浸油式過濾器。
5.2.凈化空氣調節系統的正壓段應設置中效空氣過濾器。
5.3.凈化空氣調節系統末端應設置高效空氣過濾器或亞高效空氣過濾器。
5.4.中效.亞高效.高效空氣過濾器應根據額定風量選擇。
5.5.同一潔凈室內應設置電阻.效率相近的高效空氣過濾器。
6.高效空氣過濾器的安裝方式應簡單可靠,便于檢漏和更換。
5.1.送風機可根據凈化空氣調節系統的總送風量和總阻力值進行選擇,中效.高效空氣過濾器的阻力應按其初始阻力的兩倍計算。
5.2.凈化空調系統如需要電加熱,應選用管狀電加熱器,位置應布置在高效空氣過濾器的上風側,并應采取消防安全措施。

SMT潔凈廠房標準 SMT潔凈廠房標準


十萬級SMT潔凈廠房常用電路電線選型

一般大體思路是這樣的,
1.確定燈的開關位置;
2.確定電器的位置;
3.確定插座和臨時用電的位置;
4.確定好弱電的位置,
然后倒推你需要用的電線和走線路線
1.車間照明一路電一般用2.5平/1.5平
2.車間插座一路電一般用4平

SMT潔凈廠房標準 SMT潔凈廠房標準


十萬級SMT潔凈廠房建筑裝修施工

1.綜述
作為機械潔凈車間的外在體現,除了滿足防防塵、防霉、防火、易清潔等功能要求外,同時也強調體現科技、環保,整體裝修風格與整體空間協調;普通潔凈區域滿足潔凈和便于維護的需要;裝修設計按功能分區進行考慮;所有管線能隱蔽的盡量暗裝。
2.墻身
1)主要采用50mm厚彩鋼板隔斷,芯材采用阻燃巖棉夾心;部分隔墻上安裝玻璃視窗,視窗尺寸根據圖示,具體施工可根據現場調整。
2)地面吊頂與墻面守邊采用鋁合金倒角,避免灰塵淤積。
3.地面:
1)車間采用3mm環氧自流平設計。
4.吊頂:
(1)車間均采用50mm厚不燃巖棉夾心彩鋼板吊頂,上面安裝高效風口
5.門窗:
1)車間區域彩鋼隔斷部分均采用50mm厚巖棉彩鋼板門;
2)車間設備入口大門采用雙開平移式電動移門。
6.材質要求:
1)彩鋼板:鋼板雙面選用上海寶鋼0.65mm厚鋼板,隔墻巖棉夾芯采用芯材密度不小于130Kg/m3,墻板均采用雙面5mm玻鎂板;吊頂板采用雌邊加鋼帶的阻燃50mm巖棉夾芯鋼板;
2)鋁合金:采用電泳鋁合金型材;
3)視窗玻璃:選用優質5mm厚鋼化玻璃,雙層玻璃平面設計;
4)自動液壓閉門器:GMT、多瑪
5)壓差表:DWYER
6)加濕器:選用斯探德帶數顯自控液晶電極控制器
7)配電系統:小型斷路器選用ABB品牌,插座斷路器選用帶漏保。
7.維護結構基本安裝要求
1)彩鋼板墻體施工時,應確保上下槽鋁的接頭整齊、嚴密,有較大的不平或縫隙處須采取一定的密封措施,墻板表面要求平整、光滑,部分立柱及轉角處尺寸可根據現場情況作適當調整;
2)彩鋼板吊頂安裝,應充分考慮承載及承載后吊頂的平直,應預先起拱。吊頂層高見設計圖紙;
3)所有室內內框架柱需用潔凈彩鋼板包敷;
4)所有拼接縫處及裝配縫隙均須涂塞密封膠密封處理,密封膠應豐滿,表面平整,不脫落;
5)潔凈室內所有陰、陽角均采用R處理;地面需PVC地膠板上卷R并做10CM踢腳線;
6)吊頂吊架采用膨脹螺栓固定,膨脹螺栓應優先打在梁、柱或剪力墻的側面,其安裝間距不大于1.2米,支吊架制作參照國標03K132施工,支吊架刷紅丹防銹漆二遍,并使用花蘭螺栓進行調整;
7)高效送風口的安裝應在吊頂完成并實施有效的清潔工作之后進行.

SMT潔凈廠房標準 SMT潔凈廠房標準


專業的十萬級SMT潔凈廠房規劃設計工程公司推薦:

武漢得創凈化工程有限公司有著醫藥凈化工程設計、食品無菌食設計、電子無塵車間設計經驗,長年與設計院有著良好的合作和溝通關系。公司多年專業從事凈化工程安裝業務,擁有數次在全國各地有著豐富安裝經驗的安裝工程隊伍,在大型管道及彩板安裝方面有著豐富的安裝經驗和先進的現場管理體系。公司產品廣泛服務于電子、光電、微電子、光纖光纜、精密機械、生物制藥、食品飲料、航空航天等眾多領域。我們始終以技術為中心、以創新為動力、以服務為己任。以良好的售后服務,參與到激烈的市場競爭中來,贏得客戶的支持與信賴。

聲明:以上內容僅供參考,如需復制轉摘請注明出處:si-sheng.com
