隨著全球經濟一體化的進程，中國企業不僅與國內企業競爭激烈，而且與國外企業的競爭也更加廣泛和激烈。所以我們現在的企業要轉型升級創新，因為只有這樣才能生存。在這種經營環境下，我們會越來越重視粉塵車間，因為粉塵車間不僅能保證工人的身體健康，還能顯著提高產品的質量、精度、良品率和穩定性。由于產品的質量要求相對較高，對潔凈工廠的依賴程度非常高，工廠建設過程中的質量直接導致了產品的質量。施工過程中的專業技術問題是一個非常綜合性的、多專業、多行業的問題，也是組織、管理、協調的問題。

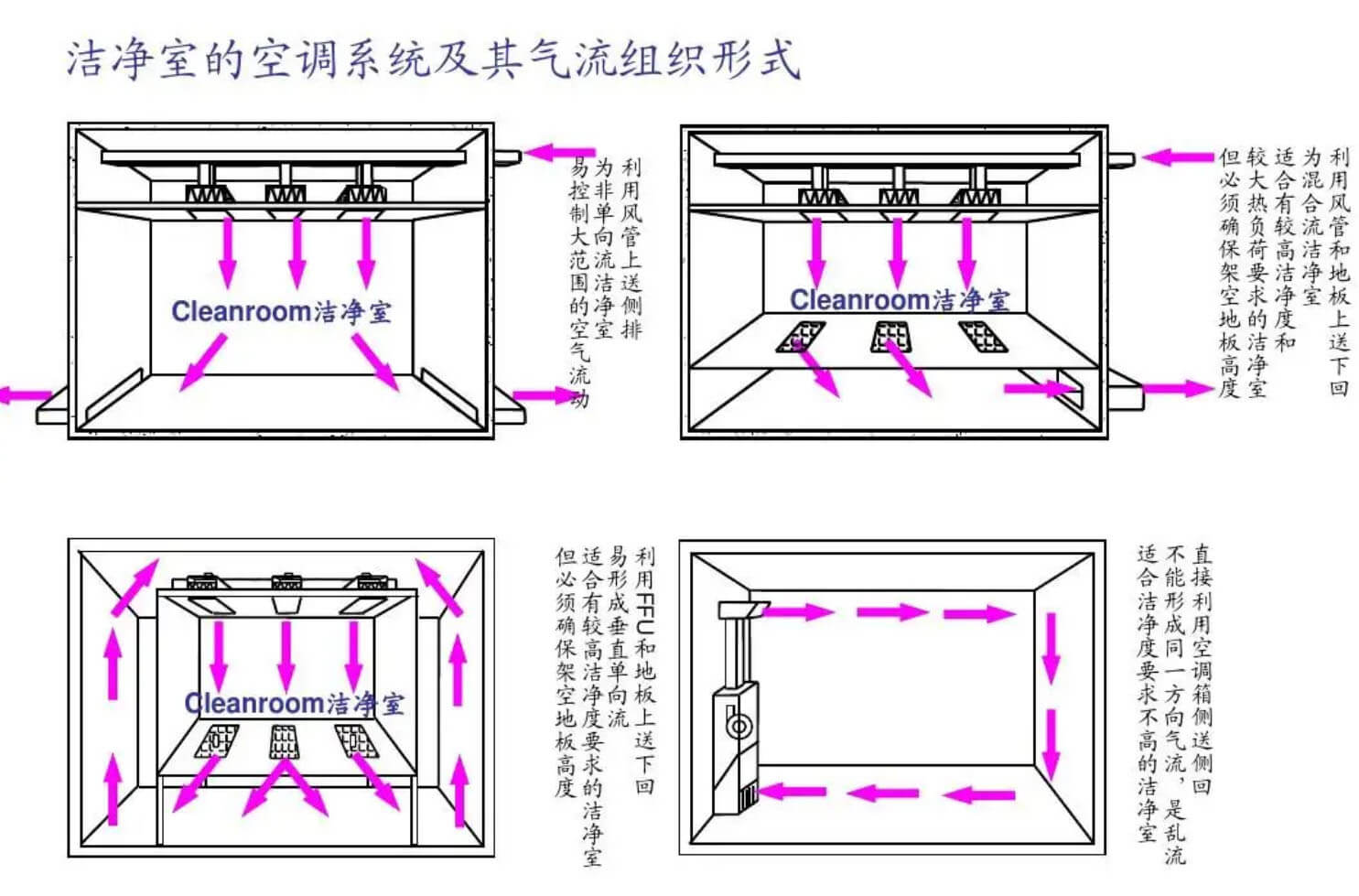

凈化原理：氣流→初效凈化→加濕段→加熱段→表冷段→中效凈化→風機送風→管道→高效凈化風口→吹入房間→帶走塵埃細菌等顆粒 → 回風百葉窗→初效凈化 重復以上過程，即可達到凈化目的。

凈化車間空氣凈化系統設計　
1.初效.中效.高效空氣過濾器三級過濾應采用空氣凈化處理。　
注1:100，000級空氣凈化處理，可采用亞高效空氣過濾器代替高效空氣過濾器。　
2.在確定集中或分散的凈化空氣調節系統時，應綜合考慮生產過程的特點和潔凈室的空氣潔凈度水平.面積.位置等因素。對于生產過程連續.潔凈室面積大.位置集中.噪聲控制和振動控制要求嚴格的潔凈室，應采用集中凈化空氣調節系統。　
3.凈化空氣調節系統的設計應合理利用回風。如果在工藝過程中產生大量有害物質，且局部處理不能滿足衛生要求，或對其他工有害，則不應使用回風。　
4.除直流系統和值班風機系統外，凈化空氣調節系統還應采取防止室外空氣通過新鮮空氣出口進入潔凈室的措施。　
5.空氣過濾器的選擇和安裝方法應滿足以下要求：　
5.1.初效空氣過濾器不應選用浸油式過濾器。　
5.2.凈化空氣調節系統的正壓段應設置中效空氣過濾器。　
5.3.凈化空氣調節系統末端應設置高效空氣過濾器或亞高效空氣過濾器。　
5.4.中效.亞高效.高效空氣過濾器應根據額定風量選擇。　
5.5.同一潔凈室內應設置電阻.效率相近的高效空氣過濾器。　
6.高效空氣過濾器的安裝方式應簡單可靠，便于檢漏和更換。　
5.1.送風機可根據凈化空氣調節系統的總送風量和總阻力值進行選擇，中效.高效空氣過濾器的阻力應按其初始阻力的兩倍計算。　
5.2.凈化空調系統如需要電加熱，應選用管狀電加熱器，位置應布置在高效空氣過濾器的上風側，并應采取消防安全措施。　

凈化車間的工藝布局　
一.工藝布置合理.緊湊。潔凈室或潔凈區只布置必要的工藝設備，以及有空氣潔凈度等級要求的工藝和工作室。　
2.在滿足生產工藝要求的前提下，空氣潔凈度高的潔凈室或潔凈區應靠近空調室，空氣潔凈度等級相同的工藝和工作室應集中布置，空氣潔凈度等級較低的工作室應布置在潔凈區人口附近。　
3.潔凈室內要求空氣潔凈度高的工序應布置在上風側，容易產生污染的工藝設備應布置在回風口附近。　
4.應考慮大型設備安裝和維修的運輸路線，并預留設備安裝口和檢修口。　
5.應設置單獨的物料人口，物料傳遞路線應最短，物料進入潔凈區前必須進行清洗處理。　
凈化車間應設置較少的隔間，但在下列情況下可以分隔。　
1.根據生產的火災危險性分類，甲.乙類與非甲.乙類相鄰生產區之間，或有防火分隔要求者。　
2.生產過程中產生較強的噪聲或散發較多的熱量.粉塵顆粒和有害氣體，且不能采取局部控制措施。　
3.兩個生產車間之間的生產聯系較少，且經常不同時使用。　
凈化車間的平面和空間設計應分區布置潔凈區.人員凈化.材料凈化等輔助房間。同時，應考慮各種技術設施的綜合協調效果，如生產操作.工藝設備安裝維護.氣流組織類型.管道布局.凈化空調系統等。　
凈化車間的設計必須合理確定各種管道的平面位置和垂直標高。　
各種固定技術設施(如送風口.照明器.回風口.各種管道等)在凈化車間的布置，應首先考慮凈化空調系統的要求。

1.風管和部件應采用優質鍍辭鋼板，風管內表面必須平整光滑，不得在管內加固風管，咬接應采用聯合角咬口，接縫必須涂密封膠。風管連接不應采用內法蘭。風管必須設密封清掃孔，總管上應有風量測定孔(支干管上根據需要設置）過濾器前后要有測壓孔。防爆區排風管咬口縫要用焊錫密封。
2.風管安裝之后.保溫之前應進行漏風檢查。送回風管用漏光法檢查應無漏光，系統空調器漏風率不應大于2%。擦拭空調系統內表面采用不易掉纖維的材料。
高效過濾器安裝前必須對潔凈房間和凈化空調系統全面清掃.擦洗，達到清潔要求后，開啟凈化空調系統連續試運行12小時以上，再次清掃，擦洗潔凈室，立即安裝高效過濾器。

通風管道由鋼板.鍍鋅板.不銹鋼.玻璃鋼等材料制成。根據凈化空調系統.中央空調系統.環境控制系統.工業通風系統等具體使用環境進行安裝。特殊場合風管：礦用涂膠布風管.礦用塑料通風管；
工業通風系統風管：鋼板.鍍鋅板.塑料.玻璃鋼等。；環境控制系統風管：鍍鋅板.不銹鋼.塑料.玻璃鋼等。；中央空調系統風管：鍍鋅板.彩鋼保溫板；也可使用玻璃鋼和復合材料凈化空調系統風管：鍍鋅板.不銹鋼；但禁止玻璃鋼可能造成粉塵污染，安裝前復合通風管的準備也非常重要，確保管道內外表面清潔；檢查其平整度和水平，檢查現場結構預留孔的位置.尺寸.標高，擦拭風管內外。
在風管安裝時還要注意：墻面.走道地面不得安裝管道及配件的可拆卸接口；支架.吊架.支架的預埋件不得涂漆。支架.吊架.托架不得設置在風口.閥門和檢查門外。吊架不得直接掛在法蘭上。防火閥.電動風閥等部件應單獨設置吊架。
